Капельный полив своими руками: пошаговая инструкция для начинающих

Капельный полив своими руками: пошаговая инструкция для начинающих

Введение

Капельный полив — это современный и эффективный способ орошения растений, который позволяет доставлять воду непосредственно к корням растений, избегая потерь на испарение и сток. Такой метод особенно полезен для садоводов, дачников и цветоводов, так как он помогает сэкономить воду и повысить урожайность. В этой статье мы рассмотрим, как сделать капельный полив своими руками, используя подручные материалы.

Необходимые материалы

Для устройства капельного полива вам понадобятся следующие материалы:

Материал	Описание
Пластиковая бутылка (2 л)	Используется в качестве резервуара для воды
Капельницы (или иглы для капельного полива)	Для регулирования потока воды
Трубки для подключения	Пластиковые или резиновые трубки для подачи воды
Клей для пластика	Для герметизации соединений
Нож или ножницы	Для проделывания отверстий и резки трубок

Пошаговая инструкция

Шаг 1: Подготовка резервуара

Возьмите пластиковую бутылку объемом 2 литра и тщательно промойте ее. Срежьте горлышко бутылки, чтобы получилось отверстие для заполнения водой. Это будет резервуар для воды.

Шаг 2: Установка капельниц

На дне бутылки сделайте несколько небольших отверстий. Вставьте в эти отверстия капельницы или иглы, которые будут регулировать поток воды. Закрепите их с помощью клея для пластика.

Шаг 3: Подключение трубок

К каждой капельнице подключите пластиковую или резиновую трубку. Другой конец трубки закрепите рядом с растением. Убедитесь, что трубки не слишком длинные, чтобы избежать застоя воды.

Шаг 4: Установка системы

Поставьте резервуар с водой рядом с растениями и подключите трубки к капельницам. Убедитесь, что система герметична и нет утечек.

Шаг 5: Тестирование

Налейте воду в резервуар и проверьте, как работает система. Регулируйте поток воды с помощью капельниц, чтобы растения получали необходимое количество влаги.

Преимущества капельного полива

• Экономия воды
• Повышение урожайности
• Герметичность и отсутствие потерь
• Легкость установки и обслуживания

Особенности использования

Капельный полив можно использовать для различных растений, включая овощи, цветы и деревья. Он особенно эффективен в сухих климатических условиях, где сохранение воды имеет первостепенное значение.

Советы по установке

1. Используйте качественные материалы для герметизации соединений.
2. Регулярно проверяйте систему на наличие утечек.
3. Регулируйте поток воды в зависимости от потребностей растений.

Сравнение с другими методами полива

Метод полива	Преимущества	Недостатки
Капельный	Экономия воды, высокая эффективность	Требует.initialsetup
Ручной	Простота	Большие потери воды
Прокапывающий	Широкий охват	Низкая эффективность

Связанные вопросы и ответы:

Какие основные материалы мне понадобятся для создания капельного полива

Несмотря на разницу систем, все основные составляющие у них схожи:

• Магистральная труба — по ней вода поступает из резервуара к трубкам и лентам. Самый удобный вариант для монтажа магистрального канала — это ПНД-трубы или ПВД-трубы . Оба вида труб схожи по своим характеристикам, но незначительно отличаются технологией производства. Вода в таких трубах не замерзает, поэтому систему капельного полива из ПНД- и ПВД-труб можно смело оставлять зимовать на участке. Стенки ПНД-труб более толстые, а ПВД-трубы дешевле.

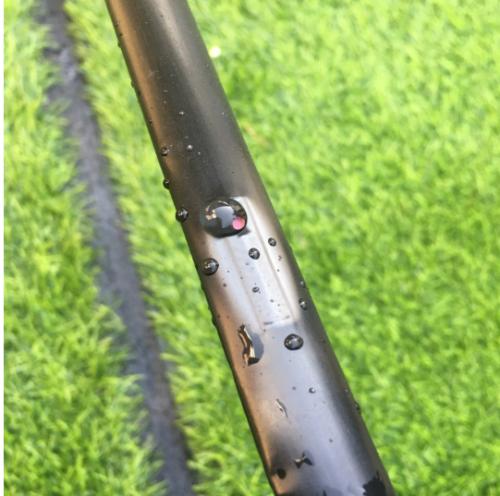

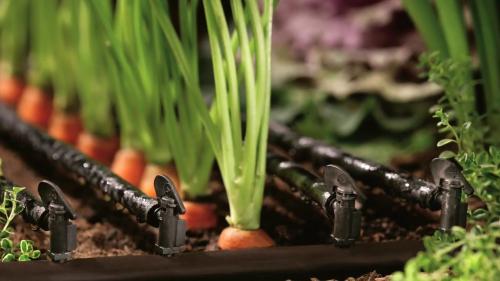

• Капельные линии — ленты или трубки разного диаметра, которые идут от магистрального водопровода к грядкам с растениями. Внутри капельных линий на одинаковом расстоянии встроены капельницы для полива. Они бывают компенсированными и некомпенсированными. В компенсированных стоит силиконовая мембрана, из-за которой вода распределяется равномерно, и первый куст на грядке получает столько же воды, что и последний. В некомпенсированных — наоборот: к концу грядки количество подаваемой к растениям воды уменьшается. Можно приобрести готовые капельные линии или смонтировать самостоятельно из ПНД- и ПВД-труб, а капельные отверстия сделать при помощи специального дырокола для труб.
• Фитинги — элементы для соединения, разветвления и дозирования водяных потоков.
• Емкость для воды — продается отдельно, чаще всего это обычный пластиковый бак объемом от 200 л. В него закачивают при помощи насоса или наливают вручную воду из колодца, скважины либо водопровода. Если на участке нет места для бака, шланг подсоединяют сразу к точке водоразбора .

Как определить оптимальное расстояние между капельницами

Различные трубопроводы имеют разные значения максимально рекомендуемой пропускной способности, что всегда учитывается при разбивке территории. К примеру, у гибкого ПВХ трубопровода (Лейфлет) диаметром 100мм(4дюйма) это, примерно 60-80м3/ч, а у гибкого ПВХ трубопровода (Лейфлет) диаметром 75мм(3 дюйма) – только 35-40м3/ч. Некоторые технологические уловки позволяют повысить номинальное значение на 10-15 %, однако даже в этом случае нельзя допускать, чтобы водопотребление каждого отдельного участка превышало допустимую пропускную способность.

Рассмотрим пример. Для овощной культуры томат при условии использования магистрального гибкого ПВХ трубопровода, диаметром 100мм(4 дюйма) и при расходе воды на один эмиттер 1,1 л/ч. Подсчеты показывают, что при расстоянии между капельницами 0,3 м дистанцию между оросительными лентами необходимо делать не менее 1,8 м. К этому примеру мы еще вернемся.

Определить оптимальную величину одного поливочного блока можно по формуле:

S = Qt х L х Х / 10 хq , где Qt – пропускная способность трубопровода для развода воды в м3/ч , L – расстояние между трубками, в метрах, Х – расстояние между эмиттерами, в см, q – норма вылива эмиттера, в л/ч.

После того как величина одного поливочного блока прояснилась, можно вычислить их количество на участке, разделив общую площадь на полученное значение S. Если конфигурация поля не позволяет разместить полученное количество зон, это число увеличивают, делая их несколько меньшими по размеру.

Можно ли использовать капельный полив для растений в горшках

Убедившись в прошлые годы, что просить домочадцев о поливе растений в свое отсутствие — это значит излишне напрягать их и при этом все-таки терять комнатные растения, я решила устроить автоматический полив, который сам работал бы все лето. Воду в пятидесятилитровый бак кто-нибудь подольет, остальное должно работать самостоятельно. Заодно можно испытать разные способы полива.

Самый известный способ — опустить в емкость жгуты, и по ним вода будет подтягиваться к корням. Некоторое время вода так и делала, жгуты из старой пеленки ей очень понравились, но в один из жарких дней они высохли и с тех пор воду не проводили, хотя должны были бы пропитаться снова в первую же ночь.

Второй испытанный способ — бутылки со специально сделанными конусообразными наконечниками. По идее, как только высыхает слой земли у верхнего отверстия, в бутылку поступает воздух и вода начинает литься снизу. Так она вся и вылилась в первые же дни, не увлажнив заново землю у верхнего отверстия и не перекрыв доступ воздуха.

Третий способ — блюматы. Это керамические конусы, которые вдавливаются в землю и подтягивают воду из емкости через трубочку по мере надобности. И они подвели. Позднее выяснилось, что блюмат надо вставлять в хорошо увлажненную землю, только в этом случае внутрь не проникнет воздух и воздушная пробка не перекроет приток воды.

Четвертый способ — капельница. Стоит копейки, легко регулируется, вода капает и капает понемногу. Были опасения, что она зарастет на свету водорослями, но этого не произошло. Вода надежно капала все время, пока кошка не вырвалась на оперативный простор, после чего вода капала мимо объеденного растения.

Пятый способ — поддон с водой: в нем горшки. Простота конструкции необычайная: в закрытой пробкой бутылке проделаны раскаленной иглой два маленьких отверстия: одно на дне, другое на один сантиметр выше. Как только вода в поддоне убывает, воздух поступает через верхнее отверстие, и вода льется через нижнее. Этот способ не подвел, хотя прост неимоверно. Но бутыль занимала место в поддоне, потому была попытка сделать то же самое с трубкой капельницы, приклеенной к поддону и имеющей дополнительное отверстие. Сверху капельница была воткнута в дно шестилитровой бутыли. Неудача, но, по-видимому, лишь потому, что воткнутый конец надо было надежнее зафиксировать.

Шестой способ описан у Курдюмова Николая Ивановича, это легко найти в книгах или в Сети. Устройство с промежуточной бутылкой, с петлей из трубки внутри нее. Позволяет подавать воду циклично. Устройство у меня так и не начало работать, потому что воздушная пробка не выдавливалась из трубки, но не исключено, что будет отлично функционировать у более грамотного изготовителя.

Седьмой способ — промышленно изготовленный набор для капельного полива с мудреной автоматикой. Хорошая вещь, наверное, но руки не дошли собрать и установить. Надо было рюкзаки собирать, то да сё, как-то не вышло испытания. Сейчас, что ли, попробовать? Как раз пора подсветку на зиму устанавливать, заодно и это сделается. И тогда, наверное, удастся исполнить давнюю мечту — добиться от помидора долголетия и непрерывного плодоношения. Встречались сообщения о том, что одно растение томата может дать несколько центнеров плодов и жить более 10 лет. И землянику выращивать хочется. И лимоны с мандаринами. И густой, а не по-зимнему жиденький, укропчик. И чтобы все это не отнимало времени больше, чем требуется для сбора урожая.

Да поможет мне капельный полив!

Как подключить капельный полив к центральному водопроводу

Если вы задумались, как организовать капельный полив на своём участке, прежде всего необходимо определить, из какого источника будет поступать вода. При наличии на участке центрального водопровода удобнее всего присоединить систему капельного полива к нему. Если же вода будет поступать из накопительной ёмкости, необходимо подобрать бочку нужного объёма и установить её на возвышении, чтобы вода поступала самотёком.

Как правило, бочку устанавливают достаточно высоко над землёй, на высоте 1,5-2 м. Это обеспечивает достаточный напор воды для полива грядки длиной 8-10 м. Как вариант, можно устанавливать ёмкости с водой на земле, но тогда придётся включить в систему капельного полива насос, который будет гнать воду по поливочным трубкам.

При организации капельного полива нужно уделять особенное внимание очистке воды. Мелкие отверстия капельной ленты быстро забиваются, если в воде есть песок, ил или другие примеси.

При подключении системы капельного полива к водопроводу достаточно самого простого сетчатого фильтра. При заборе воды из колодца или из водоёма потребуется более тщательная система фильтрации воды.

При выборе накопительной ёмкости для полива необходимо учитывать несколько факторов. Пластиковые бочки лучше металлических, т.к. в железных бочках будет накапливаться ржавчина. Лучше использовать синие или чёрные бочки, поскольку в прозрачных ёмкостях, таких как евро-куб, вода быстро зацветает. Необходимо позаботиться о наличии крышки, которая будет препятствовать попаданию мусора в бочку с водой, а так же продумать, каким образом вы будете наполнять ёмкость, чтобы минимизировать затраты сил.

Независимо от того, подключаете ли вы систему капельного полива к центральному водопроводу или к бочке, потребуется довести трубу от источника воды до теплицы или огорода. Для этого используют трубы из ПВХ, ПНД, ППР. Они долговечные и прочные, не подвергаются коррозии при постоянном контакте с водой, не ржавеют в отличие от металлических труб. Для организации капельного полива удобно использовать трубы диаметром 32 мм. Для присоединения трубы потребуются фитинги и уголки подходящего диаметра.

Отверстие для выхода воды из бочки делают в 5-7 см от дна, это не даст осадку попадать в систему. В отверстии закрепляют штуцер и кран, к которому с помощью коннектеров или пайки присоединяют трубу. В непосредственной близости от крана встраивают фильтр для воды, по желанию ниже него устанавливают таймер.

Далее цельная труба идёт по поверхности земли до места полива. Магистральную трубу располагают в торце теплицы или укладывают поперёк грядок. Если для устройства системы полива вы собираетесь использовать капельную ленту, то достаточно просверлить отверстия в трубе для врезки фитингов и монтажа ленты. Если же вы намерены использовать капельную трубку или трубу ППР, то магистральную трубу разрезают на несколько частей и соединяют их через тройники, к которым присоединяют распределяющие трубы. На конце центральной магистрали устанавливают заглушку.

При расположении капельной ленты или трубки для капельного полива нужно учитывать расстояние между рядами растений. При двухстрочной системе посадки расстояние между строками 25-30 см, между лентами из двух строк — 70 см. При однострочной посадке расстояние между рядами 70-90 см.

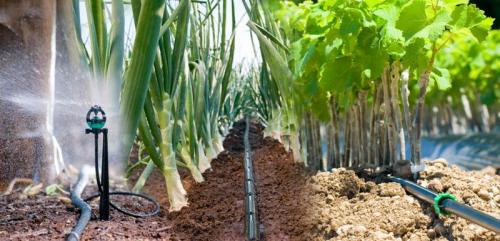

Какие преимущества капельного полива перед другими методами орошения

Огромным плюсом этого вида полива является существенная экономия воды в результате ее дозированной подачи. При дождевании, поливе по бороздам и других подобных методах потери могут доходить до 30-40% поливной нормы. Вода здесь подаётся большим потоком, но не успевает расходоваться растениями полностью и просто стекает, испаряется, уходит в более глубокие слои почвы или потребляется корневой системой сорняков.

При капельном поливе потери исключены как раз благодаря тому, что к каждому растению доставляется столько воды, сколько оно способно поглотить. Медленно, по каплям увлажняется только прикорневая зона, а это от 45 до 60% от общей площади поля. Исключаются также затраты на полив междурядий. Такое свойство особенно ценно для регионов с засушливым климатом и растениеводческих предприятий, в которых нет больших источников воды и ее количество ограничено.

Помимо этого есть еще ряд важных преимуществ, выгодно отличающих капельное орошение от других методов.

Полив участков неправильной конфигурации. При этом можно орошать растения, которые растут на склонах, участках с неровным рельефом. Полив малыми дозами исключает сток воды по склону, переувлажнение низинных участков, вымывание плодородного слоя почвы и развитие ее эрозии.

Малый расход воды. При профессиональном капельном поливе величины оросительной нормы одних и тех же культур значительно меньше (примерно на 20-50%), чем при использовании дождевания и других подобных ему методов. Расход воды в капельницах составляет от 0,5 до 15,0 л/ч. При таком низком расходе существенно расширяются варианты источников орошения и могут использоваться озера, пруды и другие источники с небольшим запасом воды.

Оптимальный водно-воздушный режим в корневой зоне. Он обеспечивается благодаря медленной подаче воды. Таким образом исключается резкая смена циклов переувлажнения и высыхания почвы от полива к поливу. Переувлажнение ухудшает дыхание корневой системы, способствует развитию гнилей. Постоянно умеренно влажные условия в почве благоприятно влияют на рост и развитие растений, исключая развитие стресса на засуху и переувлажнение.

Внесение удобрений в любую фазу вегетации растений. Фертигация (внесение минеральных удобрений с оросительной водой) позволяет экономить до 50% удобрений, путем точной доставки питательного раствора в прикорневую зону. Таким способом можно вносить удобрения независимо от высоты растений и фазы развития. Технические сложности, например, проход трактора, когда высота растений уже значительна, исключаются полностью.

Низкое энергопотребление. Капельные системы могут работать при малом давлении от 15 до 200 кПа. Для функционирования системы не нужны металлические трубы высокого давления, что делает монтаж/демонтаж системы проще и быстрее.

Стационарность и простота автоматизации. Необходимо смонтировать систему один раз в начале сезона и можно поливать большой участок до самой осени. Не требуется перевозить оборудование и заново подключать. А при организации подземного полива можно смонтировать систему и пользоваться ей несколько лет.

Снижение засоренности полей сорняками. Локальный полив, благодаря которому вода подается в затененную часть почвы, препятствует разрастанию сорняков и облегчает борьбу с ними. Также благодаря такому локальному поливу сорняки в междурядьях не получают влагу, почва здесь остается сухой, поэтому количество нежелательной растительности существенно снижается.

Как рассчитать необходимое количество труб и фитингов

Это мой первый пост. Пожалуйста, не судите строго.

Капельный полив (часть 1).

Введение.

Давно мечтал сделать капельный полив, чтобы автоматизировать хотя бы часть процесса ухода за огородом. До прошлого лета все мои инициативы были "экономически" нерентабельны, т.к. площадь огорода составляла всего 1 сотку.

Год назад мы переехали, а размер огорода вместе с цветником вырос до примерно 4-х соток.

Огородом занимаются родители, поэтому главная цель - сберечь их время, здоровье и силы. Как дополнительный бонус в условиях засушливого лета - экономия воды.

Стратегия :)

Изначально было решено:

1) Полив должен быть автоматизирован и после необходимых настроек не требовать человеческого участия. Сразу скажу, что по разным причинам это еще не реализовано;

2) Полив должен снизить расход воды (это уже работает);

Начать решили с конца :) - снижение расхода воды.

Снижение расхода воды.

На этом этапе я должен проложить всю необходимую инфраструктуру: шланги, капельные ленты, капельницы, трубы. Уже на этом этапе сильно экономится время, силы и вода. По завершению этого этапа останется только подключение всех труб к системе автоматического полива и настройка графика полива.

Понимая, что кол-во выходов в системе автополива ограничено, я решил поделить огород на зоны полива.

Зона полива - это часть огорода, засеянная схожими по водному потреблению культурами. Удобно помещать в одну зону полива участки огорода, которые расположены рядом, т.к. это в конечном счете приведет к экономии труб/шлангов. У нас в одну зону полива объединены розовые кусты и цветы, в другую - клубника и малина, в третью - помидоры. Все зоны расположены рядом.

После того, как более менее стало понятно деление огорода на зоны, стал вопрос выбора способа полива. Выбирал я между следующими приспособами:

1) Сочащийся шланг;

2) Капельная лента;

3) Капельницы.

Спринклеры не рассматривал, т.к., на мой взгляд, они больше подходят для газона, а не для огорода.

После анализа всех приспособ я понял, что они все нужные :) но для лучшего эффекта надо использовать разные гаджеты для разных культур. Из перечисленного выше списка были использованы все варианты: сочащийся шланг для томатов, капельные ленты - для клубники, капельницы - для цветов и кустов.

Оптимизация полива томатов.

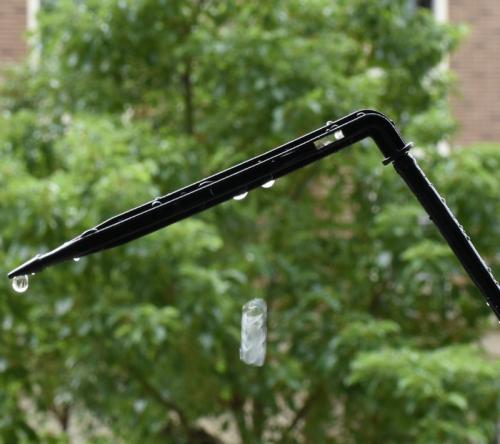

Для томатов я использовал сочащийся шланг. Фишка этого шланга в том, что он пропускает воду каплями по всей своей поверхности. На конце шланга заглушка. Когда включаешь воду, кажется, что шланг потеет. Так он и поливает.

Мне понравился этот шланг тем, что его можно вкопать рядом с корнем растения. Таким образом, влага будет поступать непосредственно к месту ее потребления и не будет испаряться. Также на поверхности не будет никакой грязи. Позже моя мама отметила еще несколько достоинств такого полива: (1) не требуется рыхлить землю, (2) при поливе вода не попадает на листья растения, что спасает их от солнечного ожога.

Плюсы сочащегося шланга:

1) Экономичность: можно доставлять влагу непосредственно к корню растения, нет потерь из-за испарения влаги с поверхности земли;

2) Удобство: нет грязи, достаточно открыть кран и не бегать с ведрами/шлангами, не требуется рыхлить землю;

Минусы тоже есть:

1) Цена.

Цена - пожалуй единственный минус такого шланга. Мне повезло его купить со скидкой на алике. 30 метров обошлись мне в 1400 рублей (~~47 руб./м). Но цена в российских интернет-магазинах значительно выше: примерно 100 руб./м. В местном оффлайн магазине похожий шланг продают по 120 руб./м.

Долговечен ли этот шланг - пока сказать не могу. В начале следующего сезона поделюсь соответствующим опытом.

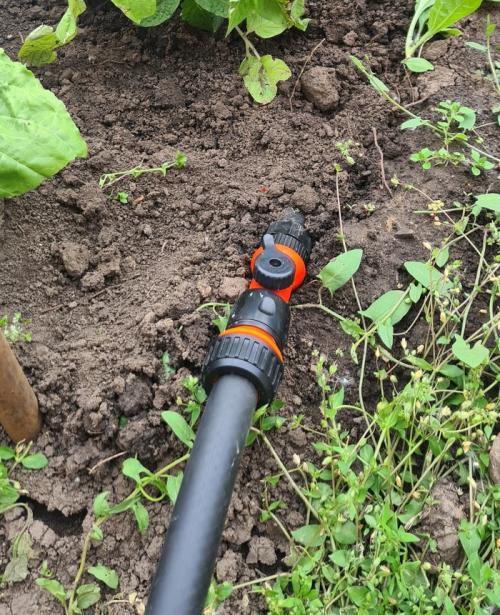

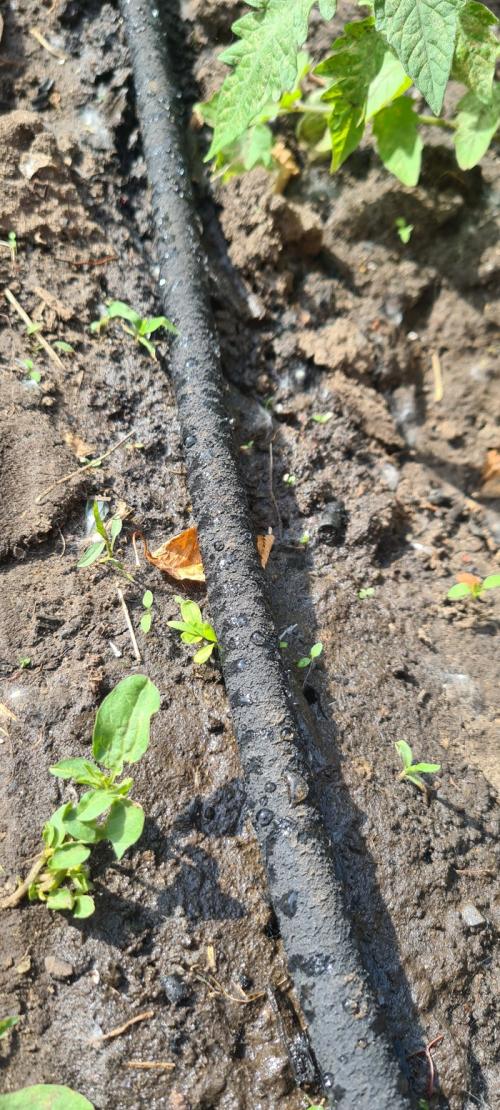

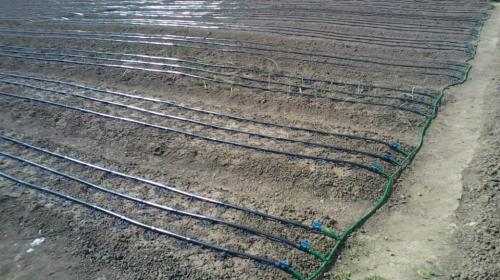

Ну и немного картинок о том, как я закапывал этот шланг.

Т.к. сочащийся шланг дорогой и из него "льется" повсюду, решено было расстояние между источником воды и началом помидорной грядки заменить обычным шлангом.

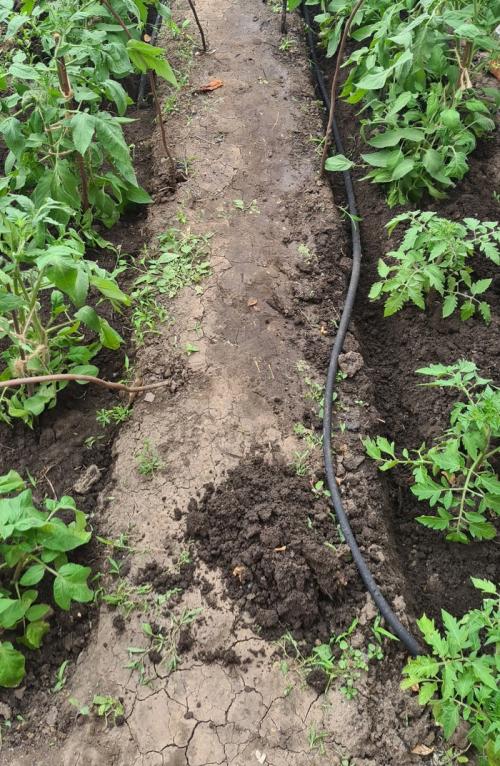

Затем мною было выкопано, уложено и обратно закопано 30м этого шланга.

Т.к. помидоры уже были высажены в грунт, то мне пришлось копать маленькой садовой лопаткой, чтобы не повредить корни растений. Старался закапывать шланг на глубину 10 см. В конечном итоге я справился с поставленной целью: шланг был вкопан, ни один помидор не пострадал, - это стоило мне примерно 8 часов "на коленях" перед растениями :)

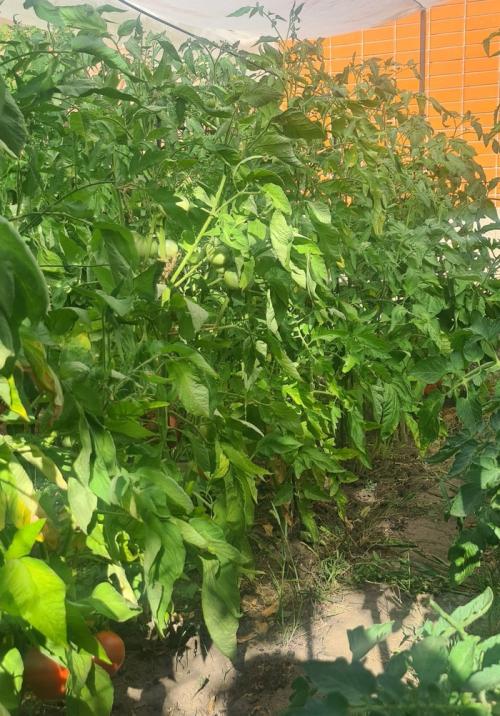

Вот так помидоры выглядят сейчас (цветут и краснеют, кусты примерно 1.5м):

Итог:

Если верить производителю, то этот шланг позволил снизить расход воды на 70%. Трудовые затраты на уход за помидорами так вообще снизились еще сильнее: теперь не требуется поливать помидоры "руками" (ведра и шланги здесь больше не используются, а это отнимало примерно 6-8 часов времени в течение недели), рыхлить землю родители перестали.

После первого этапа появилось вдохновение для оптимизации оставшихся частей огорода. Об этом в следующих постах, если вам "зайдет" :)

Спасибо за внимание!

Можно ли сделать капельный полив временным или сезонным

Системы капельного полива предъявляют своеобразные требования к источнику воды. Поливные трубопроводы и капельницы могут засоряться механическими, химическими и биологическими примесями, содержащимися в оросительной воде.

Скорость движения воды в капельных лентах может снижаться до 1 см/с, при наличии взвешенных частиц, происходит осаждение и заиливание трубопроводов. Осаждение взвешенных частиц происходит и в капельницах, что приводит к их закупорке. По содержанию взвешенных частиц поливная вода при капельном орошении должна приближаться к питьевой водопроводной.

Для предотвращения заиливания трубопроводов и капельниц в системах капельного орошения проводят тщательную очистку поливной воды с помощью фильтров различной конструкции, которые устанавливаются как на всасывающие линии, так и на напорной части трубопроводной сети. При заилении поливных трубопроводов и капельниц проводят их промывку. Для промывки поливных трубопроводов от насосов, требуются скорости течения воды 2,5 – 5 м/с. Промывку капельниц можно осуществлять вручную или автоматически с помощью изменения напора в системе и скорости течения, а также подачей в систему сжатого воздуха с водой.

Наиболее надежно и экономично предотвращается вредное воздействие заиления при использовании самопромывающихся капельниц. Различные капельницы имеют не одинаковые размеры водовыпускных отверстий. В связи с этим, допустимая крупность взвешенных частиц, для различных конструкций капельниц, не вызывающая их закупорки, не одинакова и колеблется от 0,1 до 1,0 мм.

При капельном орошении можно использовать воду повышенной минерализации без ущерба для растений и почвы. Считают, что при капельном поливе применима вода с содержанием водорастворимых солей 2,0-3,0 г/л. Вода с содержанием солей до 1,0г/л пригодна для капельного орошения в любых почвенных и климатических условиях. На легких супесчаных и песчаных почвах иногда применяют при капельном поливе воду значительно большей минерализации.

При определенных условиях химические соединения, находящиеся в источнике воды, могут выпадать в осадок и закупоривать эммитеры капельной ленты. Закупорка эмитеров зачастую связана с развитием водорослей и бактерий, как в источнике орошения, так и в системе. При проектировании систем капельного полива необходимо предусматривать мероприятия по борьбе с закупоркой трубопроводов и капельниц.

Микроорганизмы в поливной воде следует уничтожать хлорированием. Для этих целей используют гипохлориты кальция или натрия. Растворы гипохлорита попадают с помощью инжекторов или других устройств в последние 10-30 минут каждого полива с концентрацией хлора 10 мг./л. При этом РН поливной воды желательно быть равно 7.

Для смягчения карбонатов и увеличения эффективности хлорирования в оросительную воду вносят серную и азотную кислоты. Промывку засоренных капельных систем проводят раствором гипохлорита с концентрацией хлора 500мг/л с добавлением кислоты до РН=2.

Борьба с водорослями в системах капельного полива ведется с помощью медного купороса в количестве 1мг/л поливной воды.

Если для капельного полива используются подземные воды, содержащие значительное количество солей железа, их следует тщательно аэрировать. Закисные формы железа переходят в окисные. Нерастворимая гидроокись железа осаждается. Иногда для борьбы с заохриванием применяют обработку железосодержащей воды, препаратом состоящим из 5% серной кислоты и 2% пиросульфата натрия.

Источниками воды для капельного орошения могут быть реки, озера, водохранилища, каналы, стационарные водозаборные скважины. Источник должен обеспечить поливной водой хорошего качества систему в соответствии с режимом капельного орошения сельскохозяйственных культур, в любой период года и в многолетнем плане. Выбор источника полива осуществляется на основании анализа местных условий и технико-экономических расчетов. При этом учитывается его положение относительно орошаемого участка, отдаленности и высотного положения. От свойств источника зависит величина площади орошаемого участка.

Подземные воды, в районах, где нет поверхностных источников и оросительных систем, могут широко и эффективно использоваться при устройстве систем капельного орошения различных культур. Даже малодебитные скважины пригодны для полива небольших участков 10-30 га капельным способом благодаря экономному расходованию оросительной воды при локальном увлажнении почвы.

В случае, когда подземные воды не имеют взвешенных примесей от установки фильтра можно отказаться.

Как избежать засоров в системе капельного полива

Что это?

Системы капельного полива — удобный и экономичный способ обеспечить должный уход растениям в садах и огородах. Вода из расходной ёмкости самотёком подводится к корням, увлажняя почву на грядках и в теплицах.

Однако, чтобы система работала эффективно, уровень воды в резервуаре должен постоянно поддерживаться в чётко определенных границах.

Что нам понадобится?

Iskra JS

Troyka Shield

Датчик уровня воды угловой

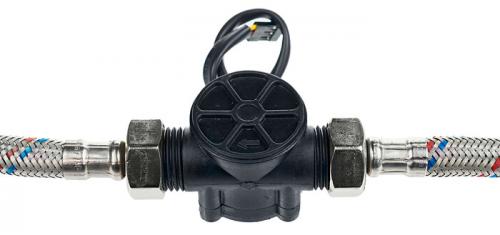

Датчик скорости потока жидкости

Реле (Troyka-модуль)

Импульсный блок питания с USB-разъёмом (5 В, 2100 мА)

Герметичный бокс, например 160×160×60

Провод с вилкой на конце

Розетка на стену

Винтовые клеммники

Бочка для отстаивания воды

Насос для подкачки

Как собрать?

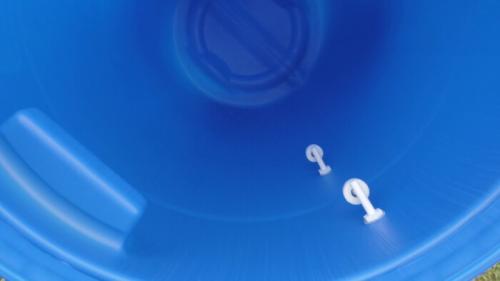

Возьмите бочку и сделайте в ней 2 отверстия для датчиков уровня воды. Датчик максимального уровня должен находится в 10–15 сантиметрах от верхнего края, датчик минимального – примерно на середине бочки. Установите датчики в отверстия.

Нижний датчик будет включать насос при низком уровне воды. Верхний датчик будет отключать насос. Так вы сможете поддерживать постоянный уровень воды и продлите срок службы насоса.

Возьмите датчик скорости потока жидкости и подключите к нему шланг от насоса. Шланг должен иметь на конце гайку с трубной резьбой ½ дюйма. Обратите внимание, на корпусе датчика изображена стрелка, показывающая направление движения воды. В данном случае стрелка должна показывать в направлении от насоса к бочке. К другой стороне датчика присоедините такой же шланг с гайкой на конце.

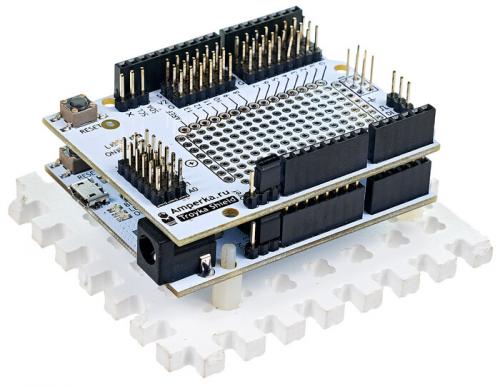

Возьмите Iskra JS и установите на неё Troyka Shield.

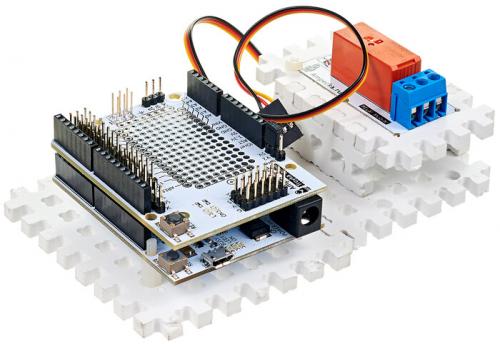

Подключите реле в форм-факторе тройка модуль через трехпроводной шлейф мама-мама к Troyka Shield к пинуP5.

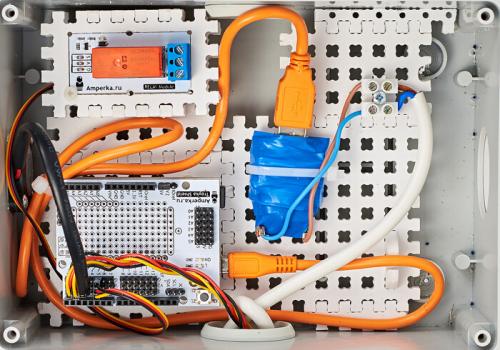

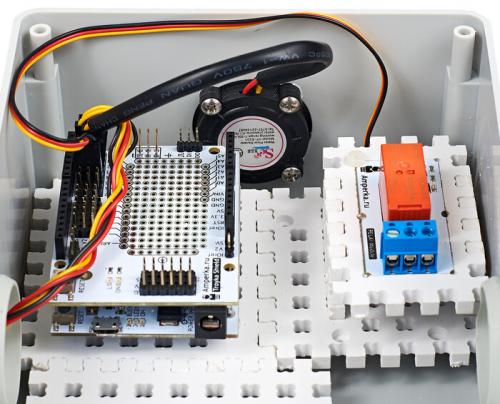

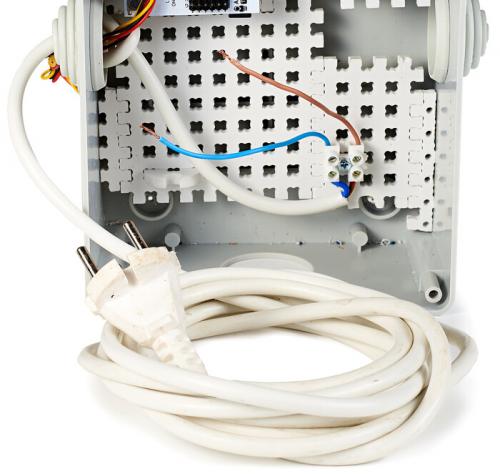

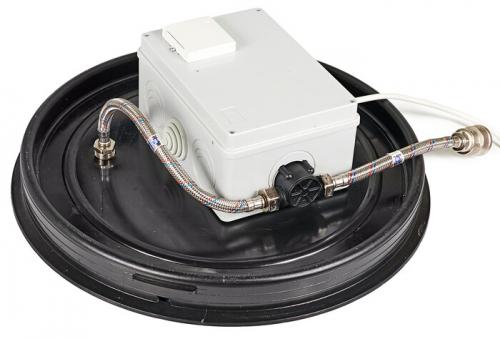

Возьмите герметичный короб, разместите в нем Iskra JS и реле. Для подключения насоса и датчиков вам потребуется сделать отверстия в коробке. Сделайте их минимально возможного размера. Сделайте отверстия для шлейфов двух датчиков уровня, датчика скорости потока жидкости и розетки питания насоса.

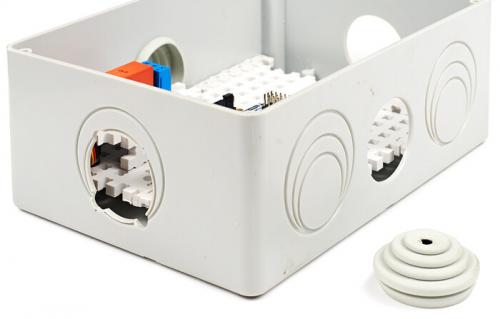

Проденьте в отверстия шлейфы от каждого датчика. Подключите шлейф от нижнего датчика уровня к пинуP1, а верхнего — к пинуP2. Шлейф датчика скорости потока жидкости подключите к пинуP3.

Теперь подведите питание к компонентам устройства. Возьмите удлинитель с вилкой на конце и зафиксируйте контакты в клеммнике.

Аккуратно разберите блок питания на 5 Вольт. Подключите проводами питание 220 Вольт, а USB-кабель USB — к Iskra JS.

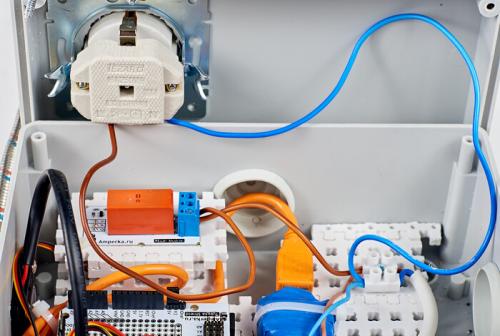

Возьмите настенную розетку. Разберите её, подведите к одному гнезду розетки провод от клеммника. Второй провод подключите через реле. Один провод на реле подключите к центральной клемме, а второй к клемме NC, что означает «нормально разомкнутый» — напряжение на розетке будет при установленном высоком логическом уровне на Iskra JS.

Закройте крышку герметичной коробки и закрепите её на бочке.

Подключите вилку насоса к розетке.
