Установка капельного полива: пошаговая инструкция
Для установки капельного полива не обязательно приобретать готовую систему в садовом магазине. Ее можно смастерить самостоятельно из:
- пластиковых бутылок;
- труб ПВХ;
- медицинских капельниц;
- других подручных материалов.
На заметку
Сооружение поливного механизма, изготовленного собственноручно, позволит вам еще больше сэкономить и быстро оснастить растения нужным количеством влаги.
Капельный полив из бутылок своими руками: пошаговая инструкция
Наиболее распространенный и простой вариант собственноручного локального орошения посадок. Для осуществления метода вам понадобятся пластиковые бутылки объемом от одного литра и тонкое шило.
Как организовать полив огорода из пластиковых бутылок:
- Промойте бутылки от оставшейся в них жидкости, затем с помощью шила проделайте в них несколько мелких отверстий на пару сантиметров выше дна. Расстояние от отверстий до дна емкости послужит для сбора мусора, мелких частей растений и земли.
- Прикопайте бутылку в грунт на грядке (рядом с посадками) так, чтобы отверстия были направлены в сторону корней растения.
- Залейте воду в бутыль через горлышко. Сквозь отверстия она начнет равномерно поступать напрямую к корневой системе культуры.
- Повторите те же действия с другими зелеными насаждениями, которым необходимо обеспечить локальное орошение.
Совет
По возможности используйте для увлажнения грядок дождевую или отстоянную воду.
вариант создания капельной системы из бутылки Фото ru.123rf
Как сделать самому систему капельного полива из медицинских капельниц
Еще один интересный и достаточно простой в реализации вариант – сбор установки с использованием обычных медицинских капельниц. Набор инфузионных систем можно приобрести в аптеке по низкой цене.
Связанные вопросы и ответы:
Вопрос 1: Какие материалы нужны для создания капельного полива
Для создания капельного полива вам понадобятся несколько ключевых материалов. Во-первых, это трубки или шланги, которые будут служить основой системы. Они должны быть устойчивыми к ультрафиолету и морозу. Также необходимы капельные насадки, которые можно устанавливать на расстоянии друг от друга. Не забудьте фитинги для соединения трубок и устройства для регулировки давления воды. Источник воды может быть колодец, скважина или водопровод, а для равномерного распределения воды может потребоваться насос. Убедитесь, что все материалы совместимы друг с другом и подходят для вашего климата.
Вопрос 2: Как правильно проложить трубки для капельного полива
Прокладка трубок для капельного полива требует тщательного планирования. Начните с составления схемы вашего участка, отметив места расположения растений и источника воды. Трубки следует укладывать вдоль рядов растений, на глубине около 10-20 см, чтобы избежать повреждения при кошении. Убедитесь, что трубки имеют небольшой уклон для предотвращения застоя воды. Расстояние между капельными насадками должно соответствовать потребностям ваших растений, обычно это 30-50 см. Также важно проверить герметичность соединений, чтобы избежать утечек.
Вопрос 3: Как установить капельные насадки
Установка капельных насадок — важный шаг в создании системы. Насадки должны быть установлены в трубки, которые ведут к растениям. Вы можете использовать готовые капельные насадки или сделать их самостоятельно из шлангов. Убедитесь, что насадки установлены на нужной высоте и правильно закреплены. Регулируйте количество воды, которое поступает через каждую насадку, в зависимости от потребностей растений. Также важно регулярно проверять насадки на засоры и чистить их при необходимости.
Вопрос 4: Как выбрать подходящий насос для капельного полива
Выбор насоса зависит от размера вашего участка и давления воды, необходимого для системы. Если у вас небольшой участок, может хватить небольшого насоса с давлением 1-2 атмосферы. Для больших участков или если вода берется из колодца, может потребоваться более мощный насос. Также важно учитывать, будете ли вы использовать автоматизацию полива, так как некоторые насосы имеют встроенные таймеры. Перед покупкой убедитесь, что насос совместим с вашей системой трубок и капельниц.
Вопрос 5: Как автоматизировать капельный полив
Автоматизация капельного полива может значительно упростить процесс. Вы можете установить таймер, который будет включать насос в определенное время. Также существуют системы, которые используют датчики влажности почвы для регулирования полива. Для более продвинутой автоматизации можно использовать умные системы, которые управляются через смартфон. Это позволяет вам программировать полив в зависимости от погоды и других факторов. Автоматизация помогает экономить воду и обеспечивает равномерный полив растений.
Вопрос 6: Как рассчитать расход воды для капельного полива
Расход воды для капельного полива зависит от площади участка и типа растений. Обычно расход воды составляет 1-2 литра на квадратный метр в день. Также важно учитывать, сколько воды потребляет каждая капельная насадка. Если у вас много растений, вам может потребоваться больше воды. Частота полива также влияет на расход: если вы поливаете чаще, но меньшими объемами, это экономит воду. Используйте эти данные для подбора подходящих насадок и настройки системы.
Вопрос 7: Какие преимущества у капельного полива перед другими методами
Капельный полив имеет множество преимуществ. Во-первых, он экономит воду, так как вода доставляется непосредственно к корням растений. Во-вторых, он снижает испарение и сток воды, что делает его более эффективным. Также капельный полив снижает рост сорняков и предотвращает эрозию почвы. Он удобен в использовании, особенно если автоматизирован, и подходит для растений с разными потребностями в воде. Это делает его идеальным выбором для садоводов и огородников.
Вопрос 8: Какие советы можно дать начинающим для создания капельного полива
Для начинающих важно начать с небольшого участка, чтобы понять, как работает система. Составьте подробный план вашего участка и определите, где будут находиться растения и трубки. Используйте качественные материалы, чтобы избежать утечек и засоров. Начните с ручного полива, чтобы протестировать систему, прежде чем переходить к автоматизации. Регулярно проверяйте и чистите насадки, чтобы система работала эффективно. Также важно учитывать особенности вашего климата и потребности растений при настройке системы.
Какие материалы необходимы для создания капельного полива
Самая распространенная схема капельного полива включает источник воды (река, озеро, колодец, скважина или просто бочка с водой), разветвленный трубопровод с заглушками, капельные шланги и кран для того, чтобы имелась возможность при необходимости прекратить подачу воды.
Если вы планируете организовать систему капельного полива без использования электричества, бочку с водой нужно установить на высоте примерно 1,5-2 м от земли, это создаст в трубах необходимое давление
Шланги для капельного полива, благодаря особой конструкции лабиринтов, на всем протяжении линии обеспечивают одинаковый напор воды, который обычно не зависит от особенностей рельефа. Такие шланги способны служить вам до 10 сезонов.
Можно также использовать более тонкие капельные ленты, срок службы которых до четырех сезонов (тонкостенные – 0,1-0,3 мм – прокладываются только по поверхности земли и служат не более одного сезона). Но у них имеется серьезный недостаток: капельные ленты довольно часто повреждают грызуны.
Для прокладки трубопровода от источника воды до грядки используют трубы и соединительные фитинги из полипропилена или поливинилхлорида. Они не подвергаются коррозии при контакте с водой и большинством удобрений, а также не выделяют веществ, которые могут нанести значительный вред вашим растениям. Наиболее популярный диаметр труб для монтажа трубопровода, используемого для полива небольшого огорода, теплицы или газона – 32 мм.
Если в вашем огороде поселились разные растения, требующие неоднородного увлажнения почвы, после тройников можно установить краны, которые позволят ограничивать подачу воды на отдельные участки.
Для организации капельного полива подойдет любой источник воды, в том числе дождь. Мягкая дождевая вода особенно полезна для растений
Если для полива растений вы используете воду из колодца или скважины, будет достаточно фильтра тонкой очистки. Если в систему поступает вода из реки или озера, потребуется также фильтр грубой очистки.
Из какой трубы лучше сделать капельный полив
Основным элементом в системе полива являются магистральные трубы. С их помощью влага от источника воды поступает к капельным лентам и трубкам. Равномерность полива участка или целого поля полностью зависит от выбора диаметра магистрали. Для капельного орошения обычно используется устройство низконапорной системы. Если диаметр труб недостаточно большой, может подскочить давление в оросительной системе. Придётся прокачивать воду, чтобы нормализовать процесс.
Производится два вида трубных магистралей:
- ПЭ или полиэтиленовая водопроводная труба.
- гибкий резиновый рукав.
Магистрали для капельного полива
Основные характеристики и свойства магистральных труб для капитального полива, водоснабжения:
- Легкость, вес в 5 раз меньше чем у металлических конструкций.
- Невысокая стоимость, цена резинового рукава выше на 30-40%, если учитывать такие же параметры.
- Стойкость к коррозии, которую может вызвать химический состав удобрений.
- Высокая пропускная способность, отсутствие образования наростов во внутреннем диаметре.
- Экологичность, устойчивость к бактериям, гниению.
- Простата переработки и утилизации.
- Несложный ремонт.
- Прочность, материал не поддаётся зубам грызунов.
Для магистрали применяются полиэтиленовые трубы ПЭ со стандартными диаметрами:
16 мм, 25 мм, 32мм, 40 мм, 50 мм, 63 мм, а также 75 мм, 90 и 110 мм.
Под эти размеры легко подбираются компенсационные фитинги. Они герметично соединяют магистраль для капельного полива с распределительным трубопроводом и труб между собой.
Эластичный трубопровод всё чаще используется как магистральная труба для капельного полива. Потому что имеет следующие качества:
- Лёгкость, гибкость, компактность, отсутствие швов.
- Прочность, выдерживает давление до 6 атмосфер.
- Удобство транспортировки, использования.
- Стойкость к Уф-лучам, химическим средам.
- Отсутствие деформации от высоких температур до 50 градусов.
- Установка без фитингов и дополнительных узлов.
- Срок службы от 5 до 8 лет.
Как определить шаг капельниц для разных типов растений
Значение расхода воды важно для определения диаметра магистральных труб и емкостей под воду. Чтобы вычислить расход на участке, нужно знать длину и количество грядок, а также шаг между посадками.
Например, у вас 10 грядок по 10 метров. Капельницы (эмиттеры) могут быть под огурцы с шагом 30 см, а под салат и зелень — 10 см. Все это мы разбиваем на две зоны, потому что для разных посадок требуется разное время полива. Чтобы каждая группа растений поливалась отдельно, можно установить запорные краны и при необходимости перекрывать воду на определенных участках.
Капельницы (или эмиттеры) в лентах устроены по принципу лабиринта. Вода движется по внутренним ходам равномерно, и в результате получается необходимое количество влаги и правильное давление. На рынке представлен и другой тип лент — в них вода поступает к грядкам через специальные щели, но такая система менее надежна и не так сбалансирована, как эмиттерная.
При выборе шага капельницы нужно учитывать характер грунта. Не забывайте, чтогораздо быстрее впитывает влагу, чем, например, суглинок и чернозем, поэтому шаг можно сократить. Для более плотного грунта шаг стоит увеличить.
Начнем расчет для грядок с огурцами. Шаг капельницы — 30 см, водовыход каждой капельницы — 1 л. На одном метре нам нужно разместить 3 капельницы, значит на одной грядке — 30 капельниц, а на 10 грядках — 300 капельниц. Далее умножаем количество капельниц на водовыход каждой и получаем 300 л, т.е. расход воды для полива огурцов равен 300 л/час. Аналогичным образом рассчитываем расход воды на вторую зону — с зеленью и салатом — и получаем 1000 л/час.
Можно ли сделать капельный полив без использования насоса
Капельный полив — одна из самых эффективных систем орошения, которая позволяет экономно использовать воду и доставлять её непосредственно к корням растений. Для обеспечения бесперебойной работы системы капельного полива крайне важно установить фильтры, которые защищают от попадания в систему загрязнений, способных засорить капельницы и повредить оборудование.
Виды фильтров для системы капельного полива
Существует несколько типов фильтров, которые используются в системе капельного полива. Каждый из них имеет свои особенности и предназначен для фильтрации различных типов загрязнений.

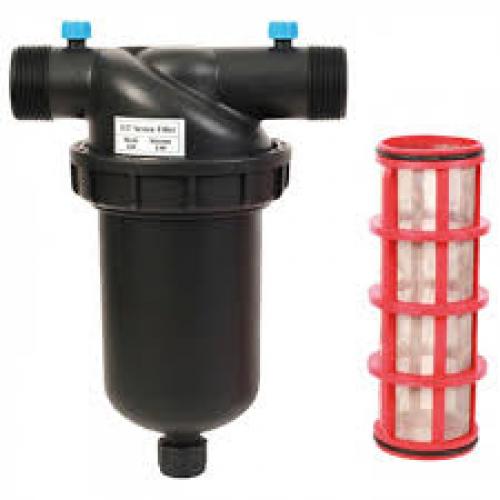

1. Сетчатые фильтры
Сетчатые фильтры — это один из наиболее распространённых типов фильтров для капельного полива. Они представляют собой цилиндрический корпус с сеткой внутри, которая задерживает механические примеси, такие как песок, глина и крупные частицы.
Особенности: сетчатые фильтры имеют различные степени фильтрации, выражаемые в микронах. Чем меньше размер ячейки сетки, тем более мелкие частицы она способна задерживать.
Преимущества: простота в эксплуатации, лёгкость очистки и замены сетки. Подходят для систем с относительно чистой водой.

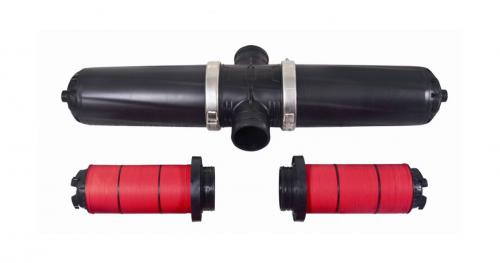

2. Дисковые фильтры
Дисковые фильтры состоят из набора дисков с рельефной поверхностью, которые плотно сжаты друг к другу. Вода проходит через прорези между дисками, где задерживаются загрязнения.
Особенности: высокая степень фильтрации благодаря сложной структуре дисков. Такие фильтры эффективны при работе с водой, содержащей мелкие ила и органические примеси.
Преимущества: более высокая производительность и надёжность по сравнению с сетчатыми фильтрами. Легко промываются и восстанавливают свою фильтрующую способность.
3. Песчаные фильтры
Песчаные фильтры представляют собой большие ёмкости, заполненные песком или кварцевым гравием. Вода проходит через слой песка, где задерживаются как крупные, так и мелкие загрязнения.
Особенности: эффективны для очистки воды с высоким содержанием органики и взвешенных частиц. Используются в крупных системах орошения.
Как правильно подключить капельный полив к водопроводу
Нарисуйте расположение и размер грядок и растения, которые на них будут расти. Схематично нанесите чертёж вашей системы. Обычно трубки укладывают параллельно друг другу на расстоянии 40-50 см друг от друга. Но, например, для полива изгороди из туй, которым нужно много влаги, трубку укладывают с обеих сторон стволов, т.е. делают два ряда. В группе кустарников укладывают трубку равномерно, соблюдая расстояние между трубками 40 см.
Посчитайте общее количество капельной трубки на участке (в см) и разделите на шаг капельниц. Получите количество капельниц. Далее умножьте количество капельниц на расход воды одной капельницы.
Пример
Допустим, у вас будет 5 рядов по 10 метров = 50 м
Шаг капельниц - 33 см (3 шт / пог.м)
Всего капельниц - 3 шт. х 50 м = 150 шт
Расход воды одной капельницы - 2 л/ч
Итого расход воды: 150 капельниц х 2 л/ч = 300 л/ч
В качестве магистральной трубы будет достаточно использовать диаметр 13 мм
Установите капельные линии
Определите тип линии – лента (маленький диаметр) или трубка (большой диаметр) и проложите капельные линии, используя фитинги по мере необходимости. Не стоит прокладывать линии слишком плотно, это может переувлажнить почву, а любые изменения будет сделать сложнее. Позаботьтесь, чтобы каждое растение получало влаги по потребностям, добавив или уменьшив количество капельниц.
Первый запуск системы
В первый раз оставьте концы капельных линий открытыми и включите воду, чтобы она свободна текла несколько минут. Так можно вымыть любую грязь, которая может оказаться внутри линии. Затем закройте концы капельной линии, убедитесь, что капельницы работают правильно, а в точках соединения нет утечки воды.
Нужно ли использовать фильтр в системе капельного полива
Что это?
Системы капельного полива — удобный и экономичный способ обеспечить должный уход растениям в садах и огородах. Вода из расходной ёмкости самотёком подводится к корням, увлажняя почву на грядках и в теплицах.
Однако, чтобы система работала эффективно, уровень воды в резервуаре должен постоянно поддерживаться в чётко определенных границах.
Что нам понадобится?
Iskra JS
Troyka Shield
Датчик уровня воды угловой
Датчик скорости потока жидкости
Реле (Troyka-модуль)
Импульсный блок питания с USB-разъёмом (5 В, 2100 мА)
Герметичный бокс, например 160×160×60
Провод с вилкой на конце
Розетка на стену
Винтовые клеммники
Бочка для отстаивания воды
Насос для подкачки
Как собрать?

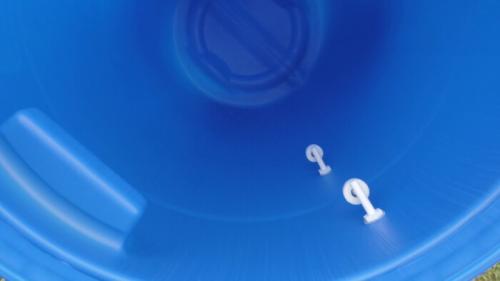

Возьмите бочку и сделайте в ней 2 отверстия для датчиков уровня воды. Датчик максимального уровня должен находится в 10–15 сантиметрах от верхнего края, датчик минимального – примерно на середине бочки. Установите датчики в отверстия.
Нижний датчик будет включать насос при низком уровне воды. Верхний датчик будет отключать насос. Так вы сможете поддерживать постоянный уровень воды и продлите срок службы насоса.

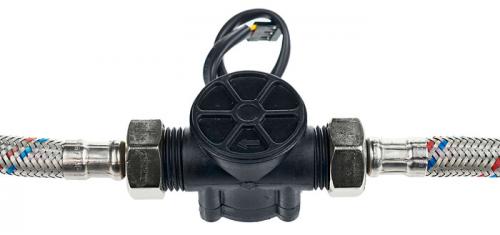

Возьмите датчик скорости потока жидкости и подключите к нему шланг от насоса. Шланг должен иметь на конце гайку с трубной резьбой ½ дюйма. Обратите внимание, на корпусе датчика изображена стрелка, показывающая направление движения воды. В данном случае стрелка должна показывать в направлении от насоса к бочке. К другой стороне датчика присоедините такой же шланг с гайкой на конце.

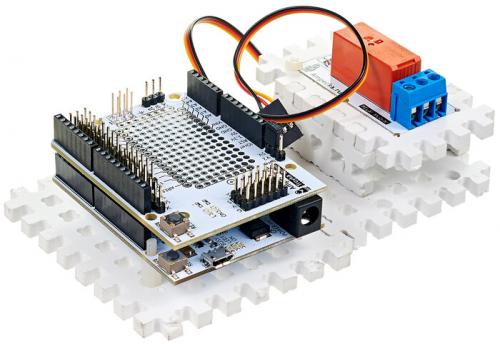

Возьмите Iskra JS и установите на неё Troyka Shield.
Подключите реле в форм-факторе тройка модуль через трехпроводной шлейф мама-мама к Troyka Shield к пинуP5
.

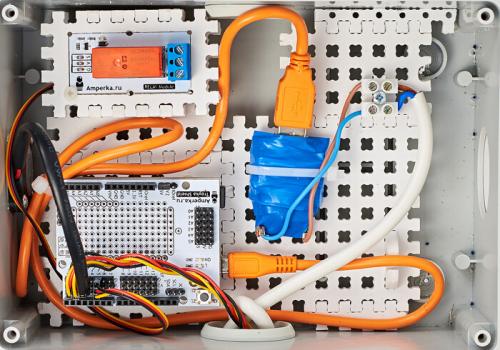

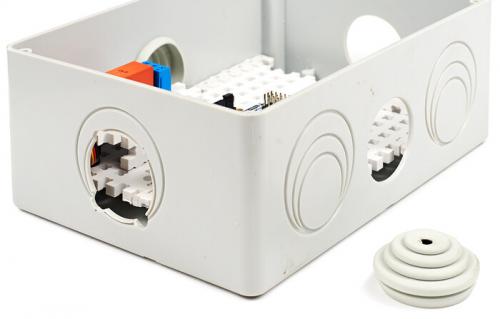

Возьмите герметичный короб, разместите в нем Iskra JS и реле. Для подключения насоса и датчиков вам потребуется сделать отверстия в коробке. Сделайте их минимально возможного размера. Сделайте отверстия для шлейфов двух датчиков уровня, датчика скорости потока жидкости и розетки питания насоса.
Проденьте в отверстия шлейфы от каждого датчика. Подключите шлейф от нижнего датчика уровня к пинуP1
, а верхнего — к пинуP2
. Шлейф датчика скорости потока жидкости подключите к пинуP3
.

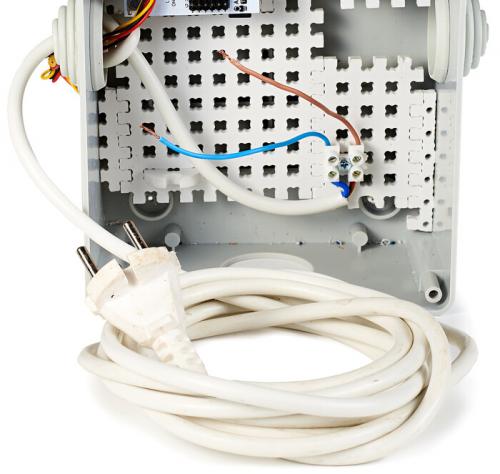

Теперь подведите питание к компонентам устройства. Возьмите удлинитель с вилкой на конце и зафиксируйте контакты в клеммнике.
Аккуратно разберите блок питания на 5 Вольт. Подключите проводами питание 220 Вольт, а USB-кабель USB — к Iskra JS.
Возьмите настенную розетку. Разберите её, подведите к одному гнезду розетки провод от клеммника. Второй провод подключите через реле. Один провод на реле подключите к центральной клемме, а второй к клемме NC, что означает «нормально разомкнутый» — напряжение на розетке будет при установленном высоком логическом уровне на Iskra JS.

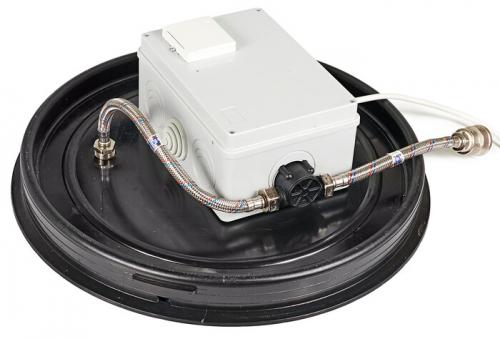

Закройте крышку герметичной коробки и закрепите её на бочке.
Подключите вилку насоса к розетке.

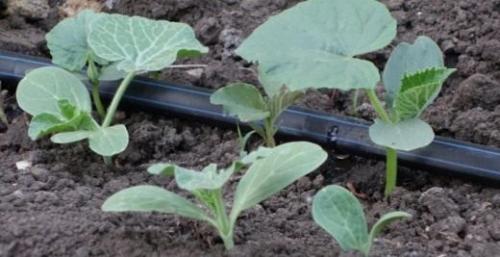

Как рассчитать необходимое количество капельниц для участка
1. Поливаем глубже. Чем глубже полив, тем лучше стимуляция роста корней и как следствие — устойчивость растения к внешним неблагоприятным факторам.
2. Поливаем под корень. Перефразируя Козьму Пруткова: «Зри в корень!», можно тоже самое применить к поливу. Листья растения не являются главным органом, нуждающимся в поливе, что нельзя сказать о его корне.
3. Утро вечера мудренее. Самый качественный полив производится в утренние часы, когда почва уже остыла и растение может хорошо напитаться водой.
4. Лучше недолить, чем перелить. Это правило распространяется на все случаи жизни, не говоря уже о поливе. Недостаток влаги растения переносят гораздо легче, чем «заболоченность», которая вызывает гниение и снижает качество плодов.
5. Поливаем тёплой водой. Нет растения, которого бы не привела в шок холодная вода. Себя поставьте на его место. Постарайтесь обеспечить своим зелёным питомцам комфортный температурный режим. Этого можно достичь благодаря отстоянной воде в специальных садовых бочках. Также можно протянуть вдоль грядок садовый шланг, чтобы он нагрелся под лучами солнца. Во время полива грядок вода успеет прогреться, когда будет проходить сквозь разогретый шланг.
6. Дайте воде впитаться. Здесь думаю всё понятно. Просто полив должен производиться маленькими порциями многократно для хорошей впитываемости.
7. Вода должна быть качественной. Этот фактор тоже имеет не последнее значение. Самой полезной водой для растений считается дождевая. Но её сложно собрать в нужном количестве, особенно в засушливый период. Возможен вариант отстаивать водопроводную воду, тем самым дать возможность ей прогреться.
Итак, процесс полива не простой и затратный труд, который можно облегчить за счёт смекалки и грамотного подхода. Я решил эту проблему, предложив своим растениям капельный полив. Этот метод полива лёгкий в управлении, не затратный и главное полезный для растений! Капельный полив пришёл к нам из засушливых израильских мест, где задача урожая при экономии водных ресурсов стояла как нельзя остро. Вначале этот метод использовался в виде закопанных рядом с растениями глиняных горшков с отверстиями. Горшки наполнялись водой и через отверстия просачивалась вода маленькими порциями. Сегодня капельный полив модернизировался и вошёл в жизнь многих садоводов. Если вы ещё не знакомы с этим инновационным методом, то предлагаю проанализировать все преимущества и сделать соответствующие выводы.
Можно ли автоматизировать систему капельного полива
Можно еще заглянуть в ГОСТ Р52134-2003, но стандарт написан в основном для специалистов и компаний-производителей изделий из PPR полимера, поэтому обычному пользователю будет неинтересен. Хотя в нем есть интересная информация о долговечности полимерных деталей из PPR пластика.
Фитинги используются для следующих целей:
- с помощью муфт и адаптеров соединяют полипропиленовые трубы в одну герметичную конструкцию, например, водопровод или контур системы отопления;
- выполняется подключение как самого трубопровода к источникам горячей и холодной воды, воздуха, жидких сред, так и врезка в его тело различных потребителей, от бытовой сантехники до радиаторов отопления.
Все существующие модели PPR фитингов монтируются на полипропиленовые трубы только с помощью горячей пайки, хотя бы на одном из посадочных отверстий. Никаких клеевых или резьбовых способов для соединения деталей из ППР-полимера не используют.
Горячая сварка обеспечивает монолитное, бесшовное соединение. Это означает, что при радиальной или поперечной нагрузке место соединения ППР-фитинга с трубой не выйдет из строя из-за усталостного разрушения шва. Как это бывает на клееных ПВХ, ПД и обжимных муфтах металлопластиковых труб.
Поэтому полипропиленовые системы на сварных фитингах можно использовать для подогрева пола, любой нагруженной поверхности. Схема укладки-сборки труб на PPR-муфтах несколько отличается от общепринятой для водопровода или отопления.
