Капельный полив своими руками: легко и эффективно

Под огурцы поступает вода из капельной ленты: iStockPhoto

Капельное орошение — одна из рациональных и практичных технологий в садово-огородном деле. Экономичный способ полива внедряют повсеместно, сооружая системы орошения из разных материалов. Как сделать капельный полив своими руками, знают авторы публикаций по экологическому земледелию Галина Кизима и Флора Бейкер.

Стандартная система капельного полива

Владельцы садово-огородных участков давно оценили капельный полив и проверили его действие в закрытом и открытом грунте для разных культур. Флора Бейкер отмечает такие преимущества этого вида орошения:

• Экономит воду и дает возможность увлажнять почву круглосуточно.
• Решает вопрос полива растений во время отсутствия владельца участка.
• Обеспечивает качественное увлажнение почвы.
• Повышает урожайность культур.

Затраты на систему капельного полива можно уменьшить, если смонтировать капельные шланги самостоятельно. Для работы понадобится:

• капельная лента;
• пластиковая труба;
• емкость для воды;
• запорный кран;
• очищающий фильтр;
• тройники;
• уголки;
• заглушки;
• фитинги.

Капельная лента и соединительные элементы для поливной капельной системы: iStockPhoto

Делайте монтаж системы пошагово, как рекомендует Family Handyman :

1. Нарисуйте чертеж с расположением места подачи воды и расстоянием между грядками. Рассчитайте по схеме метраж капельной ленты и количество материалов, необходимых для сооружения полива.
2. Установите накопительную емкость для воды на высоте минимум 2 м от земли.
3. Расположите перпендикулярно грядкам и присоедините к емкости полиэтиленовую трубу с большим диаметром, чем отводные шланги. По ширине эта труба должна быть равна посадочной полосе.
4. Установите между запорным краном емкости и основной трубой фильтр грубой очистки.
5. Просверлите отверстия в пластиковой трубе и прикрепите к ней капельные ленты нужной длины стартовыми фитингами. Уложите шланги вдоль грядок.
6. Поставьте заглушки на конце каждой ленты или просто завяжите ее на узелок.

После окончания монтажа наполните емкость водой и проверьте работоспособность и герметичность системы. Воду запускайте медленно и проследите, как проходит жидкость в начале и в конце каждой ленты.

Связанные вопросы и ответы:

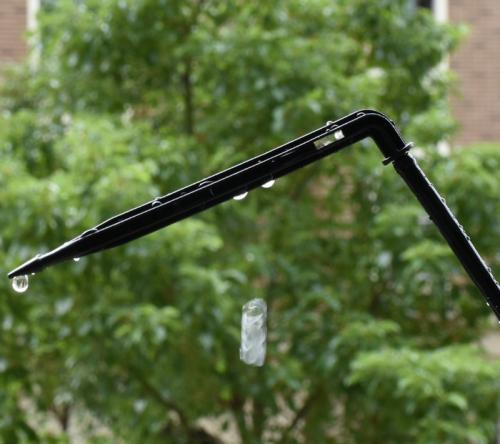

Что такое капельный полив и как он работает

Суть метода капельного орошения в постепенной подаче воды непосредственно к корневой системе растений, поэтому данный тип полива называют прикорневым.

Влага поступает по трубам или шлангу и через специальные капельницы либо отверстия проникает в грунт. За час-два неспешного орошения почва увлажняется на глубину 15 см и более, обеспечивая корням питание без застоя воды. Вода расходуется точечно и экономно, а на участке исключено образование луж и заболоченных зон.

Конструкция капельного автополива состоит из нескольких элементов:

• источник воды и насос для ее забора;
• шланги либо пластиковые трубы – магистральный водопровод;
• капельная лента, гибкие шланги или трубы с микроотверстиями;
• соединительные фитинги – объединяют все ответвления в единую систему;
• блок управления – контролирует длительность полива, напор воды и другие параметры.

Дополнительно в систему могут входить клапаны, счетчики, таймеры и датчики, и другие элементы. Для капельного устройства обязательно оборудование для фильтрации воды, в противном случае система быстро засорится и выйдет из строя.

Первостепенное значение имеет принцип подачи воды, по которому можно выделить следующие виды капельного полива:

• Ленточный. Влага поступает по полиэтиленовой гибкой ленте с системой капельниц, установленных с определенным шагом.
• Щелевой – лента с небольшими отверстиями (щелями) по всей длине.
• Эмиттерные – ленты с плоскими капельницами (эмиттерами). Не подвержены засорам благодаря потоковому перемещению воды, при котором происходит естественное вымывание посторонних частиц.
• Трубочные – система из труб или шлангов с жесткими стенками, куда вмонтированы капельницы.

Перечисленные варианты различаются по виду капельниц, диаметру и толщине трубок, давлению и расходу воды.

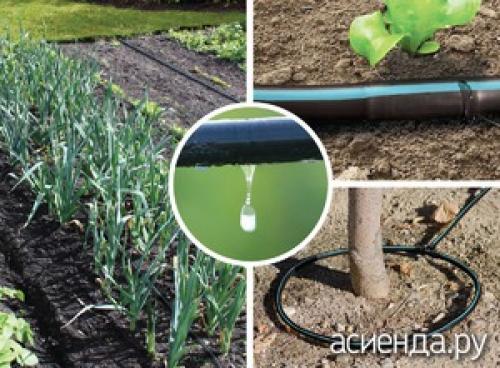

Какие преимущества использования капельного полива

Капельный полив помогает значительно сократить расход воды, ведь он впервые появился в совершенно небогатом водными ресурсами Израиле, где живительная влага ценится буквально на вес золота. Так вот, с помощью данного метода можно сэкономить до 60% воды от ее первоначального объема! А урожайность при этом заметно возрастет – если верить исследованиям, то она способна вырасти от 1,8 до 3,5 раз! Кроме того, систему капельного полива легко можно отрегулировать под каждую конкретную культуру, ведь любому растению свойственны свои собственные потребности и предпочтения.
Следующее преимущество – это способность капельного полива целенаправленно доставлять подрастающим культурам всевозможные органические и минеральные вещества, жизненно необходимые для их полноценного роста. Это обусловлено тем, что в данном случае вода подается напрямую в их корневую систему. Более того, капельный полив дает возможность избежать крайне нежелательного перерасхода удобрений. Вполне допустимо вносить капельным методом вместе с водой и всевозможные препараты для борьбы с вредителями – в данном случае они будут действовать гораздо эффективнее!

Капельный полив способствует равномерному распределению воды по всему участку, при этом на поверхности грунта практически никогда не появляется корочка, препятствующая получению растениями кислорода. И, что особенно ценно, такой полив легко может осуществляться даже на солнцепеке, ведь вероятность образования на листочках солнечных ожогов в результате попадания воды в данном случае равна нулю!Еще одно несомненное преимущество капельного полива – это возможность самостоятельно регулировать температуру воды, делая ее наиболее подходящей для той или иной культуры. Как правило, набранная в емкость вода практически всегда нагревается до температуры воздуха, что в свою очередь позволяет уберечь растительность от порой губительного для нее температурного шока. А ведь в том случае, когда вода подается из скважины напрямую, температурный шок частенько бывает неизбежен. Кроме того, система капельного полива способна работать даже при относительно небольшом напоре воды, что особенно актуально в суетливые дачные выходные. А еще она помогает сэкономить массу времени и сил, которые всегда можно направить на другие, не менее важные дачные хлопоты.И, конечно же, капельную систему всегда можно автоматизировать – для этого устанавливается оснащенный специальными электроклапанами контролер. А встроенный датчик дождя способствует включению системы лишь тогда, когда в этом появляется необходимость. Это очень удобно, так как такой подход дает возможность настраивать время полива и покидать участок ровно на столько времени, на сколько потребуется.

Какие материалы и инструменты нужны для создания капельного полива своими руками

В рамках системы капельного полива краны могут подсоединяться к шлангам и использоваться вместе со стартовыми соединителями для капельных лент. При помощи проходного крана перекрывают воды, поступающую из накопительной ёмкости или водопровода. Действия, выполняемые в ситуации, когда присоединяют кран:

• накрутка шланга небольшой длины на патрубок, отходящий от источника влаги;
• вставка крана и, после него, ещё одного отрезка шланга;
• присоединение таймера или другого ключевого элемента системы.

Можно установить кран для капельного полива на трубы, подводимые к отдельно взятым грядкам. Перекрывающее устройство обеспечивает возможность полива одних грядок, но не может служить для подачи воды к другим.

К капельным лентам большой длины, которые устанавливаются на участке, подключаются проходные краны с зажимными гайками и гладкими кольцами конической формы.

Возможные варианты использования устройств:

• Растения, любящие влагу, высажены в начале грядки большой длины, а менее требовательные к поливу культуры — дальше. Перекрытие полива возможно по собственному усмотрению.
• Капельная лента протянута на участке, имеющем уклон. Влага стремится вниз. Через некоторое время подачу воды перекрывают, чтобы её получали культуры, находящиеся наверху.

Переходные краны востребованы, когда требуется переход от трубы большего диаметра к шлангу с меньшим просветом. Здесь используются краны с резьбой снаружи или внутри.

Стартовые краны-коннекторы с поджимными гайками позволяют соединять капельные ленты с гибкими шлангами, жёсткими трубками, патрубками и другими деталями из полиэтилена низкого давления (ПНД).

Действия, необходимые при монтаже:

• просверливание отверстия в трубке;
• вставка крана-коннектора с усилием до щелчка;
• закручивание гайки;
• надевание капельной ленты на конус, прижимание гайкой.

Кран-коннектор с уплотнителем подходит для труб от 250 мм в поперечнике. Просверлив отверстие сверлом по дереву, устанавливают уплотнитель. При этом возможна замена прокладки из резины на аналог из силикона. Прочие действия — те же, что при монтаже кранов с поджимными гайками.

Как правильно подобрать капли и фитинги для системы

Выбрать пластиковые окна с нужными характеристиками — только половина дела. Правильная установка — второе необходимое слагаемое успеха.

Как и в любом деле, в установке пластиковых окон существует множество тонкостей. В одной статье невозможно рассмотреть их все. Однако за более чем полувековую историю существования пластиковых окон собрана обширная статистика об ошибках в монтаже. В этой статье мы расскажем о самых распространённых ошибках , объясним, чем они грозят и как их предупредить.

Упрощённо, установка пластикового окна проходит в три этапа:

• Подготовка проёма к установке.
• Закрепление оконной рамы.
• Уплотнение швов и герметизация стыков, установка отливов.

Типичные ошибки при установке пластиковых окон:

• некачественная подготовка проема для установки окна в зимнее время;
• нарушения при фиксации оконной рамы в проеме;
• использование некачественных материалов для уплотнения и герметизации или нарушения в процессе;
• неправильная установка отлива, подоконника и откосов.

Печально, но ошибки в монтаже чаще всего происходят из-за банальной экономии или спешки. С одной стороны, клиенты просят сделать подешевле. С другой стороны, монтажники пропускают важные технологические операции просто для того, чтобы выполнить работу побыстрее. Ведь зачастую они получают оплату только за сам факт установки окна; проблемы, если и появятся, то лишь в более или менее отдалённом будущем и волновать их уже не будут.

Увы, никто не заинтересован в правильной установке окон больше, чем владелец дома или квартиры.

Строгое выполнение всех технологических операций гарантирует максимальный срок службы окна. Небрежный и/или неправильный монтаж может значительно ухудшить теплоизоляционные характеристики окна и создать проблемы в эксплуатации.

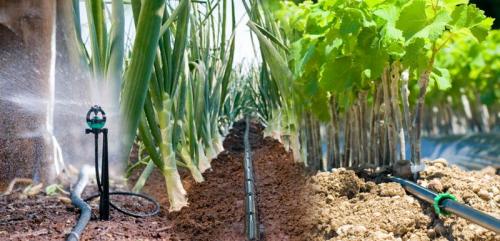

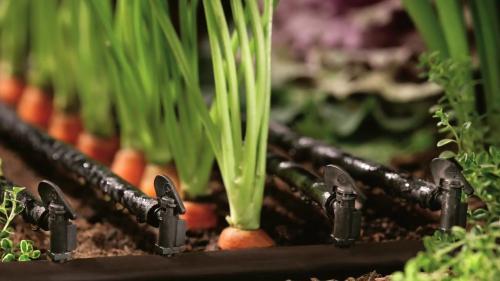

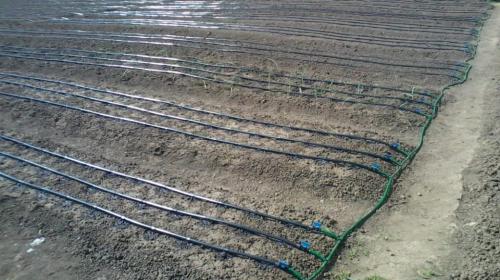

Как проложить трубки для капельного полива на участке

Системы капельного полива предъявляют своеобразные требования к источнику воды. Поливные трубопроводы и капельницы могут засоряться механическими, химическими и биологическими примесями, содержащимися в оросительной воде.

Скорость движения воды в капельных лентах может снижаться до 1 см/с, при наличии взвешенных частиц, происходит осаждение и заиливание трубопроводов. Осаждение взвешенных частиц происходит и в капельницах, что приводит к их закупорке. По содержанию взвешенных частиц поливная вода при капельном орошении должна приближаться к питьевой водопроводной.

Для предотвращения заиливания трубопроводов и капельниц в системах капельного орошения проводят тщательную очистку поливной воды с помощью фильтров различной конструкции, которые устанавливаются как на всасывающие линии, так и на напорной части трубопроводной сети. При заилении поливных трубопроводов и капельниц проводят их промывку. Для промывки поливных трубопроводов от насосов, требуются скорости течения воды 2,5 – 5 м/с. Промывку капельниц можно осуществлять вручную или автоматически с помощью изменения напора в системе и скорости течения, а также подачей в систему сжатого воздуха с водой.

Наиболее надежно и экономично предотвращается вредное воздействие заиления при использовании самопромывающихся капельниц. Различные капельницы имеют не одинаковые размеры водовыпускных отверстий. В связи с этим, допустимая крупность взвешенных частиц, для различных конструкций капельниц, не вызывающая их закупорки, не одинакова и колеблется от 0,1 до 1,0 мм.

При капельном орошении можно использовать воду повышенной минерализации без ущерба для растений и почвы. Считают, что при капельном поливе применима вода с содержанием водорастворимых солей 2,0-3,0 г/л. Вода с содержанием солей до 1,0г/л пригодна для капельного орошения в любых почвенных и климатических условиях. На легких супесчаных и песчаных почвах иногда применяют при капельном поливе воду значительно большей минерализации.

При определенных условиях химические соединения, находящиеся в источнике воды, могут выпадать в осадок и закупоривать эммитеры капельной ленты. Закупорка эмитеров зачастую связана с развитием водорослей и бактерий, как в источнике орошения, так и в системе. При проектировании систем капельного полива необходимо предусматривать мероприятия по борьбе с закупоркой трубопроводов и капельниц.

Микроорганизмы в поливной воде следует уничтожать хлорированием. Для этих целей используют гипохлориты кальция или натрия. Растворы гипохлорита попадают с помощью инжекторов или других устройств в последние 10-30 минут каждого полива с концентрацией хлора 10 мг./л. При этом РН поливной воды желательно быть равно 7.

Для смягчения карбонатов и увеличения эффективности хлорирования в оросительную воду вносят серную и азотную кислоты. Промывку засоренных капельных систем проводят раствором гипохлорита с концентрацией хлора 500мг/л с добавлением кислоты до РН=2.

Борьба с водорослями в системах капельного полива ведется с помощью медного купороса в количестве 1мг/л поливной воды.

Если для капельного полива используются подземные воды, содержащие значительное количество солей железа, их следует тщательно аэрировать. Закисные формы железа переходят в окисные. Нерастворимая гидроокись железа осаждается. Иногда для борьбы с заохриванием применяют обработку железосодержащей воды, препаратом состоящим из 5% серной кислоты и 2% пиросульфата натрия.

Источниками воды для капельного орошения могут быть реки, озера, водохранилища, каналы, стационарные водозаборные скважины. Источник должен обеспечить поливной водой хорошего качества систему в соответствии с режимом капельного орошения сельскохозяйственных культур, в любой период года и в многолетнем плане. Выбор источника полива осуществляется на основании анализа местных условий и технико-экономических расчетов. При этом учитывается его положение относительно орошаемого участка, отдаленности и высотного положения. От свойств источника зависит величина площади орошаемого участка.

Подземные воды, в районах, где нет поверхностных источников и оросительных систем, могут широко и эффективно использоваться при устройстве систем капельного орошения различных культур. Даже малодебитные скважины пригодны для полива небольших участков 10-30 га капельным способом благодаря экономному расходованию оросительной воды при локальном увлажнении почвы.

В случае, когда подземные воды не имеют взвешенных примесей от установки фильтра можно отказаться.

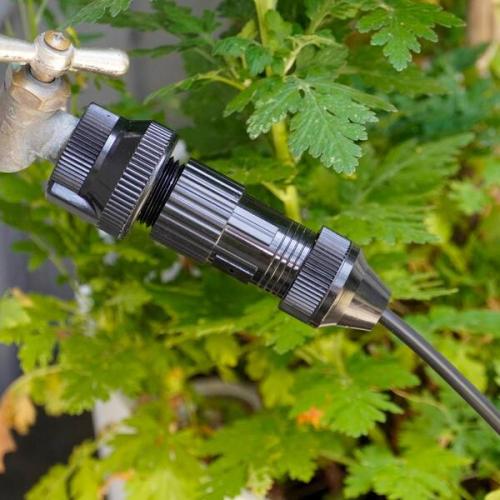

Как подключить капельный полив к водопроводу

Это мой первый пост. Пожалуйста, не судите строго.

Капельный полив (часть 1).

Введение.

Давно мечтал сделать капельный полив, чтобы автоматизировать хотя бы часть процесса ухода за огородом. До прошлого лета все мои инициативы были "экономически" нерентабельны, т.к. площадь огорода составляла всего 1 сотку.

Год назад мы переехали, а размер огорода вместе с цветником вырос до примерно 4-х соток.

Огородом занимаются родители, поэтому главная цель - сберечь их время, здоровье и силы. Как дополнительный бонус в условиях засушливого лета - экономия воды.

Стратегия :)

Изначально было решено:

1) Полив должен быть автоматизирован и после необходимых настроек не требовать человеческого участия. Сразу скажу, что по разным причинам это еще не реализовано;

2) Полив должен снизить расход воды (это уже работает);

Начать решили с конца :) - снижение расхода воды.

Снижение расхода воды.

На этом этапе я должен проложить всю необходимую инфраструктуру: шланги, капельные ленты, капельницы, трубы. Уже на этом этапе сильно экономится время, силы и вода. По завершению этого этапа останется только подключение всех труб к системе автоматического полива и настройка графика полива.

Понимая, что кол-во выходов в системе автополива ограничено, я решил поделить огород на зоны полива.

Зона полива - это часть огорода, засеянная схожими по водному потреблению культурами. Удобно помещать в одну зону полива участки огорода, которые расположены рядом, т.к. это в конечном счете приведет к экономии труб/шлангов. У нас в одну зону полива объединены розовые кусты и цветы, в другую - клубника и малина, в третью - помидоры. Все зоны расположены рядом.

После того, как более менее стало понятно деление огорода на зоны, стал вопрос выбора способа полива. Выбирал я между следующими приспособами:

1) Сочащийся шланг;

2) Капельная лента;

3) Капельницы.

Спринклеры не рассматривал, т.к., на мой взгляд, они больше подходят для газона, а не для огорода.

После анализа всех приспособ я понял, что они все нужные :) но для лучшего эффекта надо использовать разные гаджеты для разных культур. Из перечисленного выше списка были использованы все варианты: сочащийся шланг для томатов, капельные ленты - для клубники, капельницы - для цветов и кустов.

Оптимизация полива томатов.

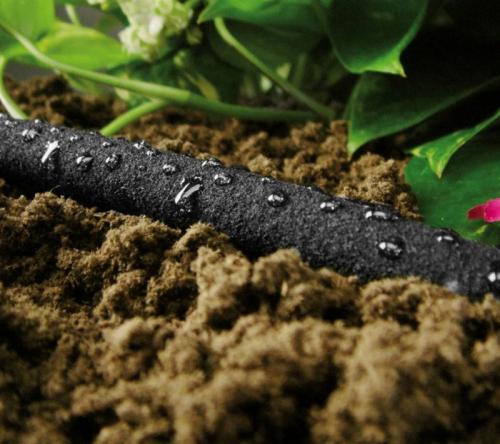

Для томатов я использовал сочащийся шланг. Фишка этого шланга в том, что он пропускает воду каплями по всей своей поверхности. На конце шланга заглушка. Когда включаешь воду, кажется, что шланг потеет. Так он и поливает.

Мне понравился этот шланг тем, что его можно вкопать рядом с корнем растения. Таким образом, влага будет поступать непосредственно к месту ее потребления и не будет испаряться. Также на поверхности не будет никакой грязи. Позже моя мама отметила еще несколько достоинств такого полива: (1) не требуется рыхлить землю, (2) при поливе вода не попадает на листья растения, что спасает их от солнечного ожога.

Плюсы сочащегося шланга:

1) Экономичность: можно доставлять влагу непосредственно к корню растения, нет потерь из-за испарения влаги с поверхности земли;

2) Удобство: нет грязи, достаточно открыть кран и не бегать с ведрами/шлангами, не требуется рыхлить землю;

Минусы тоже есть:

1) Цена.

Цена - пожалуй единственный минус такого шланга. Мне повезло его купить со скидкой на алике. 30 метров обошлись мне в 1400 рублей (~~47 руб./м). Но цена в российских интернет-магазинах значительно выше: примерно 100 руб./м. В местном оффлайн магазине похожий шланг продают по 120 руб./м.

Долговечен ли этот шланг - пока сказать не могу. В начале следующего сезона поделюсь соответствующим опытом.

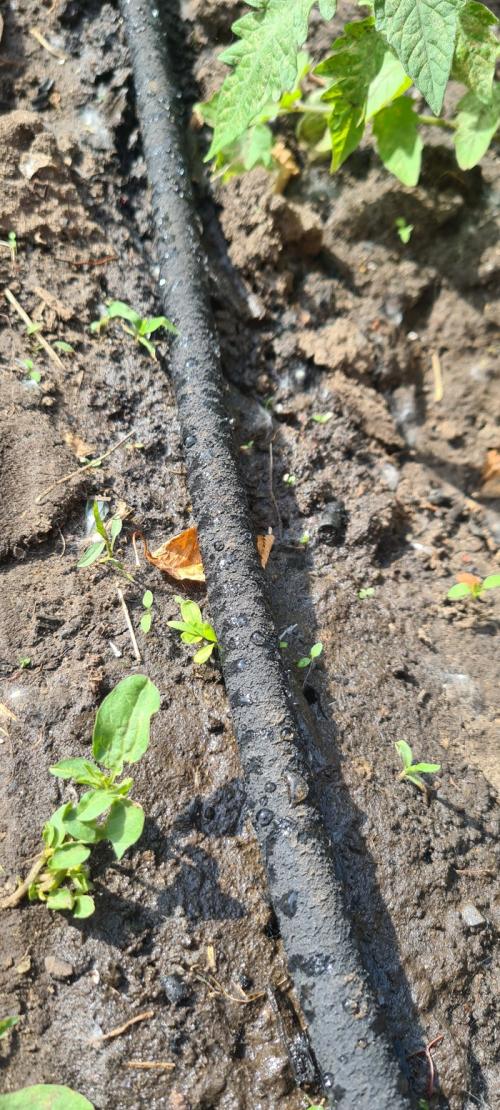

Ну и немного картинок о том, как я закапывал этот шланг.

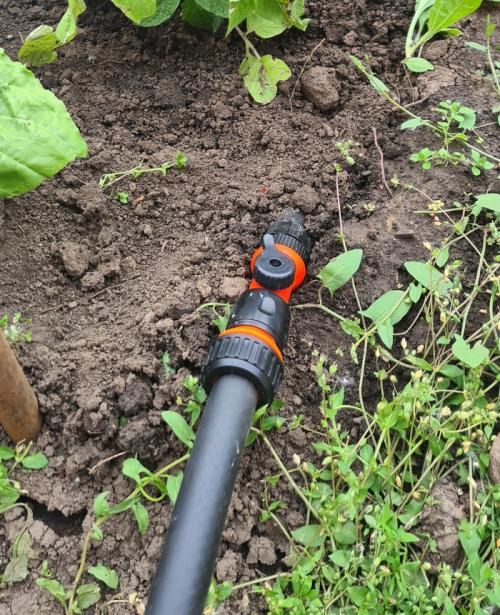

Т.к. сочащийся шланг дорогой и из него "льется" повсюду, решено было расстояние между источником воды и началом помидорной грядки заменить обычным шлангом.

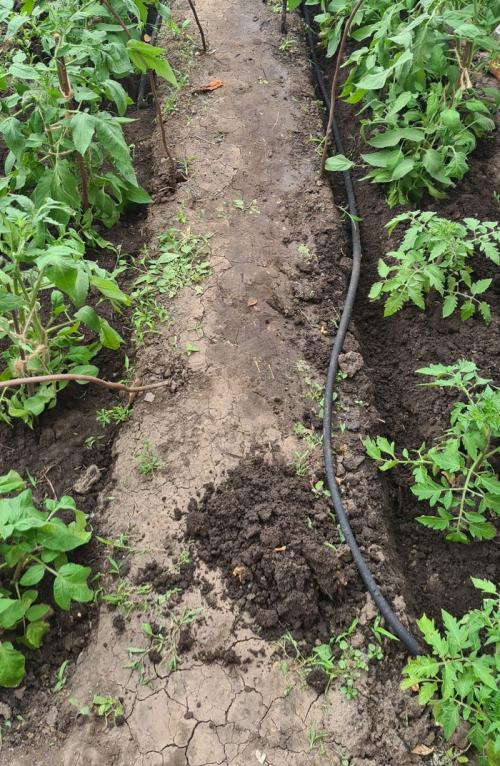

Затем мною было выкопано, уложено и обратно закопано 30м этого шланга.

Т.к. помидоры уже были высажены в грунт, то мне пришлось копать маленькой садовой лопаткой, чтобы не повредить корни растений. Старался закапывать шланг на глубину 10 см. В конечном итоге я справился с поставленной целью: шланг был вкопан, ни один помидор не пострадал, - это стоило мне примерно 8 часов "на коленях" перед растениями :)

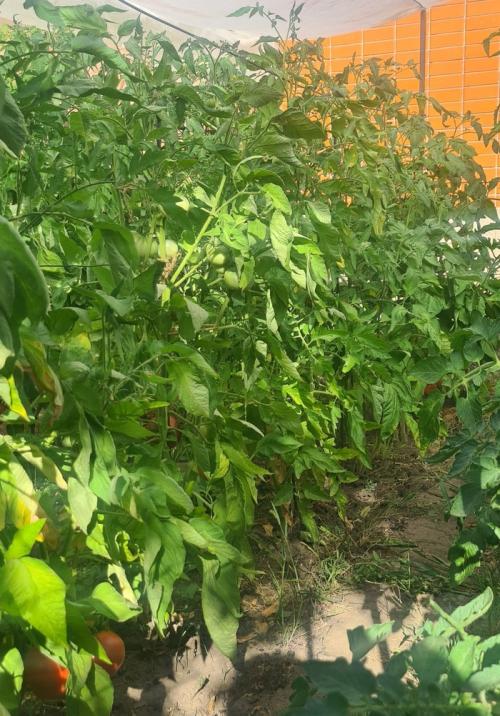

Вот так помидоры выглядят сейчас (цветут и краснеют, кусты примерно 1.5м):

Итог:

Если верить производителю, то этот шланг позволил снизить расход воды на 70%. Трудовые затраты на уход за помидорами так вообще снизились еще сильнее: теперь не требуется поливать помидоры "руками" (ведра и шланги здесь больше не используются, а это отнимало примерно 6-8 часов времени в течение недели), рыхлить землю родители перестали.

После первого этапа появилось вдохновение для оптимизации оставшихся частей огорода. Об этом в следующих постах, если вам "зайдет" :)

Спасибо за внимание!
